皮帶輸送機上的托輥組是主要用于支承輸送帶及其帶體上的承載物料、保證皮帶穩定運行的部件，根據托輥組的作用我們不同可以分為：槽形、槽形前傾、可調槽角等多種結構；

    深槽形托輥組主要布置在曲線帶式輸送機的水平轉彎位置，目前較常見的是三托輥組或深槽形四托輥組，三托意思是由三個長短一致的托輥來組成，包括中間輥和位于其兩端的側輥，當在轉彎時，中間輥和側輥之間的間隙可以進行調節，其中托輥支架在橡膠帶的運行方向上也可進行調節，由于側輥向上傾角和前傾角度的可調節性，可使得皮帶輸送機根據位置的不同替代掉其他種類的托輥；

    目前的四托輥組是由四個長短一致的托輥組成，其工作原理和以上結構相同，由于當前結構都是采用長短一致的托輥組成，因此能夠形成的深槽形角為25-60度,若還需要形成更大的深槽形角則將托輥折彎后，便能夠滿足曲線帶式輸送機在大多數時轉彎的要求，但是當受地形限制，水平轉彎半徑較小時，采用現有的三托或四托的布置形式，會出現輸送皮帶的跑偏量超出范圍，為了解決此問題，通常采取的措施是設置內側擋輥來防止膠帶跑偏，但是由于跑偏的運輸帶對擋輥的壓力和沖擊力很大，因此會造成尼龍橡膠帶等產品的損傷，甚至?xí)�出現擋輥脫落的現象；

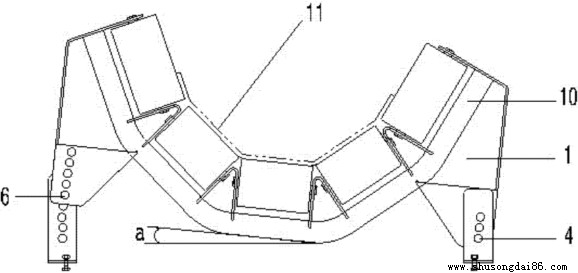

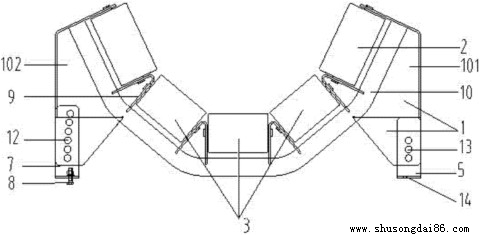

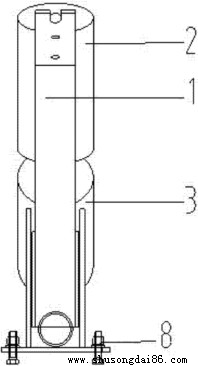

    坤碩輸送帶制造廠家為了解決業內皮帶輸送機在小半徑轉彎時所出現的傳送帶跑偏嚴重、擋輥脫落、曲線帶式機在轉彎位置不能夠穩定運行的現存技術性問題，可以通過以下方法機構來實現：主要包括鋼管支撐架、托輥、底座、轉軸、轉軸底座、插銷和插銷底座，首先將托輥通過中間支架與底座相連，鋼管支撐架與托輥和底座的兩端相連，底座為U形，托輥隨底座的U形形狀而設置，選用數量為五個，分別位于中部的三個短輥?zhàn)雍臀挥趦啥说拈L(zhǎng)輥?zhàn)�，上部往�?nèi)彎折的折彎鋼管支撐架分別為轉動端和插銷端鋼管支撐架，轉動端支撐架上設有與轉軸底座上的圓孔相對應，供轉軸穿過的一列轉軸孔，插銷端支撐架上設有與插銷底座上的圓孔相對應，供插銷穿過的一列插銷孔，采用折彎鋼管橫梁的結構，其外形美觀，重量較常用的角鋼或槽鋼結構的橫梁輕，而五個托輥件形成的槽形角范圍為55-75度,位于五個托輥中部的短輥?zhàn)訛樗�平設置形成平底結構，有利于重型傳送帶的成槽，防止其出現縱向斷裂，所形成的內側角度近半圓形或者半圓形，可增強物料的內擠壓力，不易下滑，還可以用于大傾角上下運的特殊工況，以上所使用的緊固件為螺栓螺母結構，在插銷底座和轉軸底座上設有長孔，緊固件穿過長孔將插銷及轉軸底座并固定在外接裝置上，如有特殊的需要時，還可以將托輥組前傾，可以更好地解決橡膠輸送帶跑偏的問題；

    坤碩專業輸送帶廠家所使用的五個托輥組通過長、短輥?zhàn)舆M(jìn)行組合，所形成的深槽形角能夠抬高內側角度成近似半圓形，有效解決了曲線皮帶輸送機在小半徑轉彎時運輸帶跑偏嚴重的問題，與現有其他輸送機制造廠家的技術結構相比，運行更加穩定，橡膠帶的成槽性好，能夠起到更好的防護效果；
