物料堆放輸送機是用于大型貨物堆放物料的輸送機械,現(xiàn)有的皮帶輸送機是將輸送網帶設置在機架邊框的內側,由于物料堆放的坡度高,距離長,致使物料外袋在與機架邊框的磨擦中產生破損而不能使用,不僅增加了生產成本造成額外的浪費,而且重新?lián)Q袋還占用時間,耗費人力;

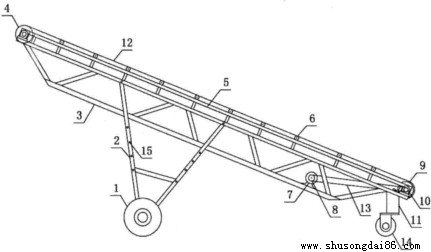

為了解決上述缺陷,業(yè)內通過一種不磨損外袋的輸送機,以節(jié)約外包裝袋,降低生產成本,減少人力的消耗,此款皮帶機主要是由前支架、后支架、機架、托網輥、網帶、支承輪、驅動輥及電機組成,結構特點是在前支架的后端設有后支架,前后支架的上端設有機架,機架的前端設有導向輥,后端設有驅動輥,中部設有托網輥,導向輥、托網輥及驅動輥上裝有網帶,網帶兩側的機架上設有支承輪,機架的底側設有加固支撐架,其后端設有電機,電機上設有電機皮帶輪,驅動輥軸的外側裝有驅動皮帶輪,在電機與驅動皮帶輪上安裝有輸送皮帶,前支架的底端設有行走輪,后支架的底端設有萬向輪,托網輥由左右兩排,并列的設置在網帶的下端機架上,兩排托網輥的外側高于內側,以使物料在輸送過程防止向外滑落,其中的前支架上設有調整孔,使用時可根據需要可調整皮帶輸送機的高度;
以上結構的高空物料堆放皮帶輸送機的結構簡單,設計合理,同時由于在網帶的兩側機架上設置了鋼性支承輪,這樣便可避免物料的外包裝袋與機架直接的接觸磨擦,從而有效的保證了物料外包裝袋的使用安全;
